पेस्ट, स्लरी, कीचड़, पाउडर, फ्लाई ऐश के लिए खोखले ब्लेड दस्ता रोटरी रेक पैडल ड्रायर
स्टेनलेस स्टील फिश बोन मील लगातार सुखाने वाला खोखला पैडल ड्रायर वेज ब्लेड ड्रायर
पैडल ड्रायर का भोजन, रसायन, पेट्रोकेमिकल, रंजक, औद्योगिक कीचड़ और अन्य क्षेत्रों में सफलतापूर्वक उपयोग किया गया है।हीट ट्रांसफर उपकरण, कूलिंग, मिक्सिंग विशेषताएँ निम्नलिखित यूनिट संचालन को पूरा करना संभव बनाती हैं: बर्निंग (कम तापमान), कूलिंग, ड्रायिंग (सॉल्वेंट रिकवरी), हीटिंग (पिघलना), प्रतिक्रिया और नसबंदी।
कम तापमान दहन द्वारा पूरा करने के लिए मध्यम गर्मी ब्लेड ड्रायर काम करने के लिए प्रयोग किया जाता है।जैसे: कैल्शियम सल्फेट डाइहाइड्रेट (Ca2SO4 · 2H2O) कैल्शियम सल्फेट हेमीहाइड्रेट (Ca2SO4 · 1/22H2O) में दहन।सोडियम बाइकार्बोनेट (NaHCO3) कैलक्लाइंड सोडा ऐश (Na2HCO3) और इसी तरह।
पानी, नमक पानी, आदि जैसे शीतलन माध्यम में पास करें। उदाहरण: सोडा ऐश उद्योग पैडल कूल बेस मशीन में उपयोग किया जाता है, पुरानी एयर कूल्ड कूलर बेस मशीन को प्रतिस्थापित करता है, ऊर्जा की बचत करता है और गैस उपचार उपकरण निकालता है, परिचालन लागत को कम करता है।
पुनर्चक्रण विलायक की आवश्यकता में, ज्वलनशील ऑक्सीकरण संवेदनशील सामग्री विशेष रूप से अनुकूलित।ठीक रसायन, पेट्रोकेमिकल, डाई उद्योग में व्यापक रूप से उपयोग किया गया है।
अक्षीय अंतराल, तापमान, आर्द्रता, मिश्रण की एकरूपता की डिग्री, डिवाइस को गर्म या पिघलाने के लिए उपयोग किया जाता है, या कुछ ठोस सामग्री प्रतिक्रियाएं।उर्वरक और संशोधित स्टार्च उद्योग में सफलतापूर्वक उपयोग किया गया है।ब्लेड ड्रायर का उपयोग भोजन और आटा प्रसंस्करण को जीवाणुरहित करने के लिए किया जा सकता है।इकाई प्रभावी मात्रा बड़ा हीटिंग क्षेत्र, जल्द ही नसबंदी तापमान पर गरम किया जाएगा, सामग्री की गुणवत्ता को बदलने के लिए लंबे समय तक हीटिंग से परहेज।
1. परिचय और आवेदन
निरंतर खोखले ब्लेड पैडल ड्रायर को सूखे या ठंडे पेस्ट, कणों, ख़स्ता सामग्री और गारा राज्य सामग्री पर लागू किया जाता है।यह कम तापमान के तहत सुखाने, ठंडा करने, गर्म करने, स्टरलाइज़ करने, प्रतिक्रिया करने और दहन करने की प्रक्रिया करता है।विशेष आंदोलनकारी और गर्मी हस्तांतरण ब्लेड उच्च गर्मी हस्तांतरण दक्षता प्राप्त करते हैं और स्वयं सफाई कार्य प्रदान करते हैं।
2. कार्य सिद्धांत

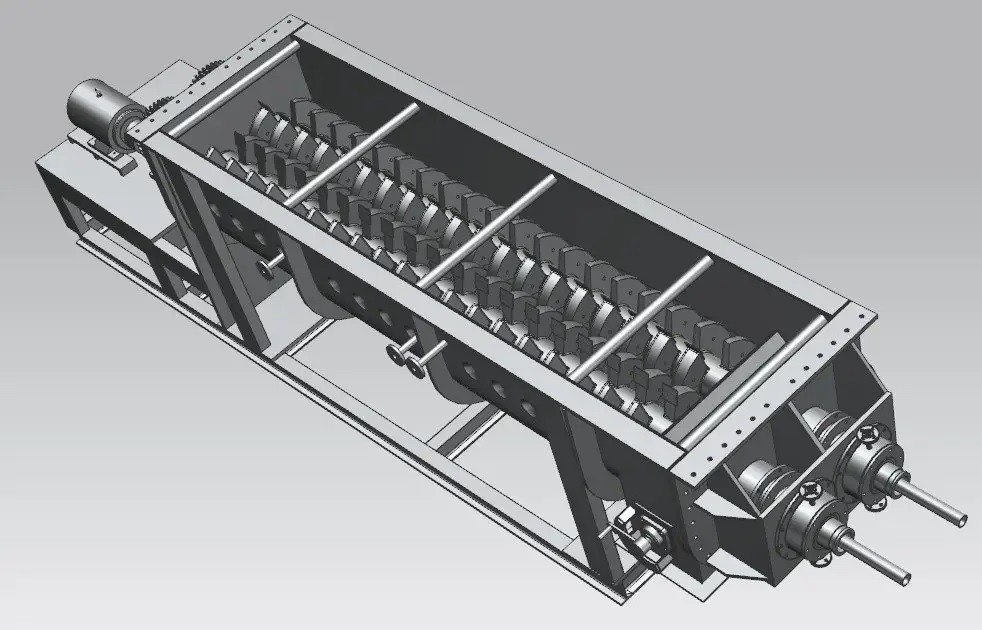

खोखले चोक के आकार के ब्लेड या पच्चर के आकार के ब्लेड खोखले शाफ्ट पर केंद्रित होते हैं।हीटिंग मीडिया खोखले शाफ्ट से ब्लेड के माध्यम से बहता है।प्रभावी मात्रा में गर्मी हस्तांतरण क्षेत्र बहुत अधिक है।
हीटिंग मीडिया की तापमान सीमा -40 ºC से 320 ºC है।ताप स्रोत भाप, तरल अवस्था, जैसे भाप, थर्मल तेल आदि हो सकता है।
अप्रत्यक्ष हीटिंग, हवा से कोई गर्मी नहीं होती है।गर्मी इन्सुलेशन परतों के नुकसान को छोड़कर सामग्री को सुखाने के लिए सभी गर्मी का उपयोग किया जाता है।चोक के आकार के ब्लेड की सतह में सेल्फ-क्लीनिंग फंक्शन होता है।
उत्पाद के कणों की आपेक्षिक गति और चोक आकार के ब्लेड की सतह ब्लेड की सतह से जुड़ी सामग्री को साफ कर सकती है, इसलिए काम करने के दौरान गर्मी स्थानांतरित करने वाली सतह साफ रहती है।

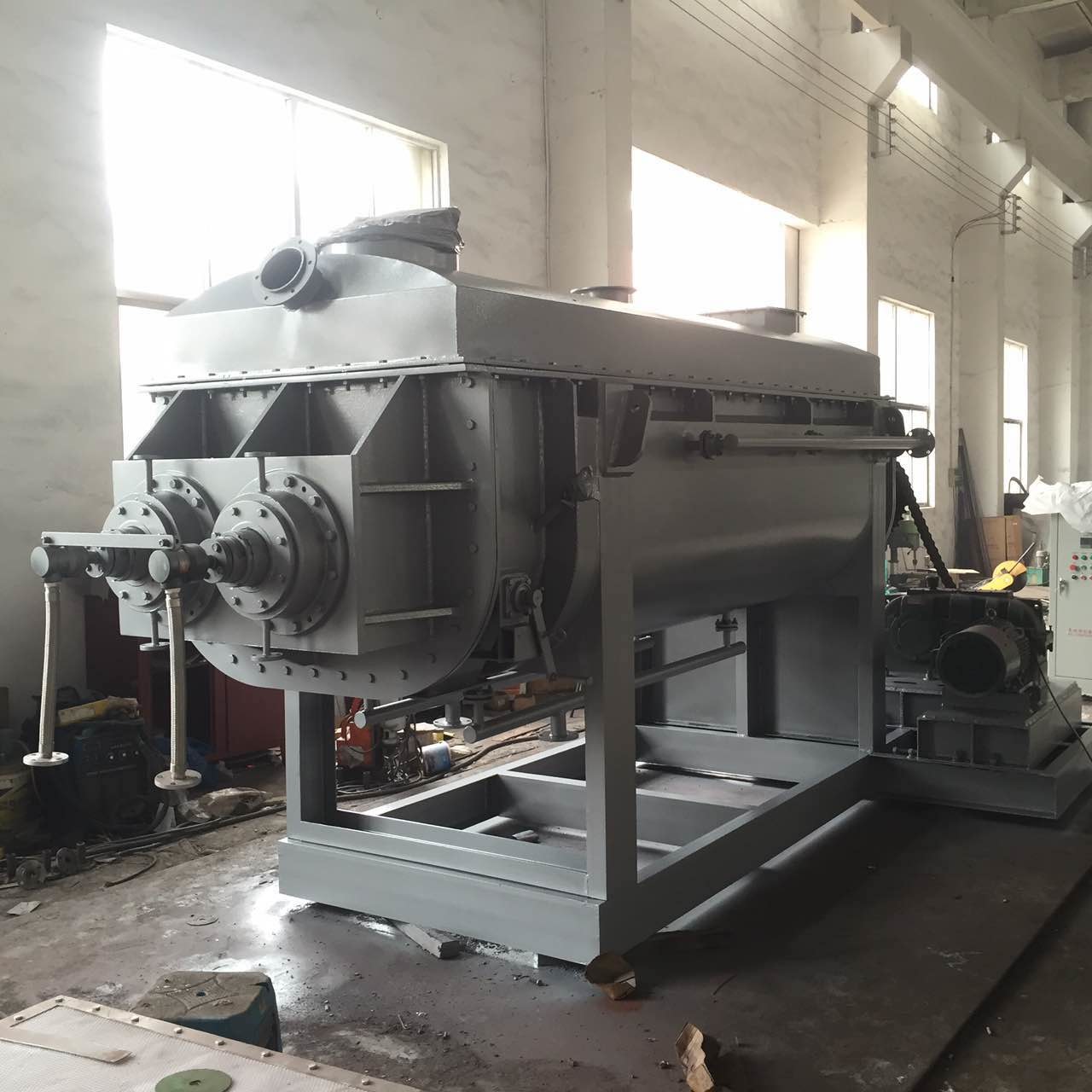

खोखले ब्लेड पैडल ड्रायर का खोल Ω आकार का होता है।खोखले सरगर्मी शाफ्ट के 2 या 4 टुकड़े आमतौर पर खोल में सुसज्जित होते हैं।सामग्री और धूल के किसी भी रिसाव से बचने के लिए, सीलबंद टर्मिनल कवर और खोल के साथ शीर्ष कवर हैं।गर्मी हस्तांतरण माध्यम रोटेशन कनेक्टर, जैकेट के खोल और खोखले सरगर्मी शाफ्ट के माध्यम से प्रवाहित होता है।
गर्मी हस्तांतरण माध्यम आवास जैकेट और खोखले शाफ्ट के माध्यम से रोटरी संयुक्त के माध्यम से गुजरता है, इष्टतम गर्मी हस्तांतरण प्रभाव सुनिश्चित करने के लिए, गर्मी मीडिया के प्रकार के अनुसार खोखले मिश्रण शाफ्ट में एक अलग आंतरिक संरचना होती है।
3. सुविधाएँ
(1) कम ऊर्जा खपत: अप्रत्यक्ष गर्मी के कारण हवा द्वारा कोई गर्मी नहीं की जाती है।ड्रायर की बाहरी दीवार के साथ कोई ताप रोधन परत नहीं है।घोल सामग्री को सुखाने के लिए 1 किलो पानी को वाष्पित करने के लिए यह 1.2 किलो भाप की खपत करता है।
(2) ब्लेड ड्रायर प्रणाली की कम लागत: इकाई प्रभावी मात्रा में बड़ी गर्मी हस्तांतरण सतह होती है, इसलिए प्रसंस्करण समय कम हो जाता है, उपकरण का आकार छोटा हो जाता है।यह फर्श क्षेत्र और भवन स्थान को बहुत कम करता है।
(3) सामग्री की विस्तृत श्रृंखला को संभालना: गर्मी के प्रति संवेदनशील सामग्री और उच्च तापमान के तहत संसाधित की जाने वाली सामग्री को विभिन्न ताप मीडिया के साथ संसाधित किया जा सकता है।
(4) सामान्य मीडिया हैं: भाप, थर्मल तेल, गर्म पानी और ठंडा पानी, आदि।
(5) निरंतर संचालन या आंतरायिक बैच संचालन, व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है।
(6) पर्यावरण प्रदूषण कम होता है: बिना हवा के बहुत कम पाउडर होता है।विलायक सामग्री का वाष्पीकरण बहुत छोटा है, इसे संभालना आसान है।उन सामग्रियों के लिए जो प्रदूषण या विलायक को पुनर्प्राप्त करने का कारण बन सकती हैं, यह सीलबंद संचलन को अपना सकती है।
(7) कम परिचालन लागत: ऑपरेटर के लिए संरचना। 1 घंटा / दिन सामान्य ऑपरेशन के लिए पर्याप्त है।कम सरगर्मी गति और उचित संरचना कम रखरखाव लागत बनाती है।
(8) स्थिर संचालन: पच्चर के आकार के ब्लेड विशेष संपीड़न, सरगर्मी प्रभाव का विस्तार करेंगे, भौतिक कण अक्षीय खंड में गर्मी हस्तांतरण सतह के साथ पूरी तरह से संपर्क करेंगे।प्रक्रिया की स्थिरता सुनिश्चित करने के लिए विभिन्न अक्षीय क्षेत्रों में तापमान, आर्द्रता और मिश्रण प्रभाव का अंतर बहुत छोटा है।
(9) कम गति से दानेदार सामग्री या कटी हुई सामग्री नहीं टूटेगी।
विवरण
तकनीकी निर्देश
| आइटम / मॉडल | JYG3 | JYG9 | जेवाईजी13 | जेवाईजी18 | JYG29 | JYG41 | JYG52 | JYG68 | JYG81 | JYG95 | JYG110 |
| हीट ट्रांसफर एरिया (एम2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 |
| प्रभावी मात्रा (एम3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.07 | 9.46 |
| रोटेशन की सीमा (आरएमपी) | 15-30 | 10-25 | 10-25 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 5-15 | 5-15 | 5-10 |
| शक्ति (किलोवाट) | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 30 | 45 | 55 | 75 | 95 |
| शरीर की चौड़ाई ए (मिमी) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1476 | 1652 | 1828 | 2032 | 2210 |
| कुल चौड़ाई बी (मिमी) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 1186 | 2438 | 2668 |
| शरीर की चौड़ाई सी (मिमी) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6122 |
| कुल लंबाई डी (मिमी) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 9880 |
| अंदर और बाहर भौतिक दूरी ई (मिमी) | 1752 | 2540 | 2768 | 3048 | 3810 | 4420 | 4954 | 5384 | 5562 | 5664 | 5664 |
| केंद्र ऊंचाई एफ (मिमी) | 380 | 380 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1220 | 1220 | 1220 |
| कुल ऊंचाई एच (मिमी) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 |
| स्टीम इनलेट एन (寸) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 11/2 | 11/2 | 11/2 | 11/2 | 2 |
| आउटलेट ओ (इंच) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 11/2 | 11/2 | 11/2 | 11/2 | 2 |
यह वैक्यूम सुखाने वाला उपकरण दवा, पोषण, भोजन, रसायन और अन्य उद्योगों पर लागू होता है।
पैकिंग और शिपिंग

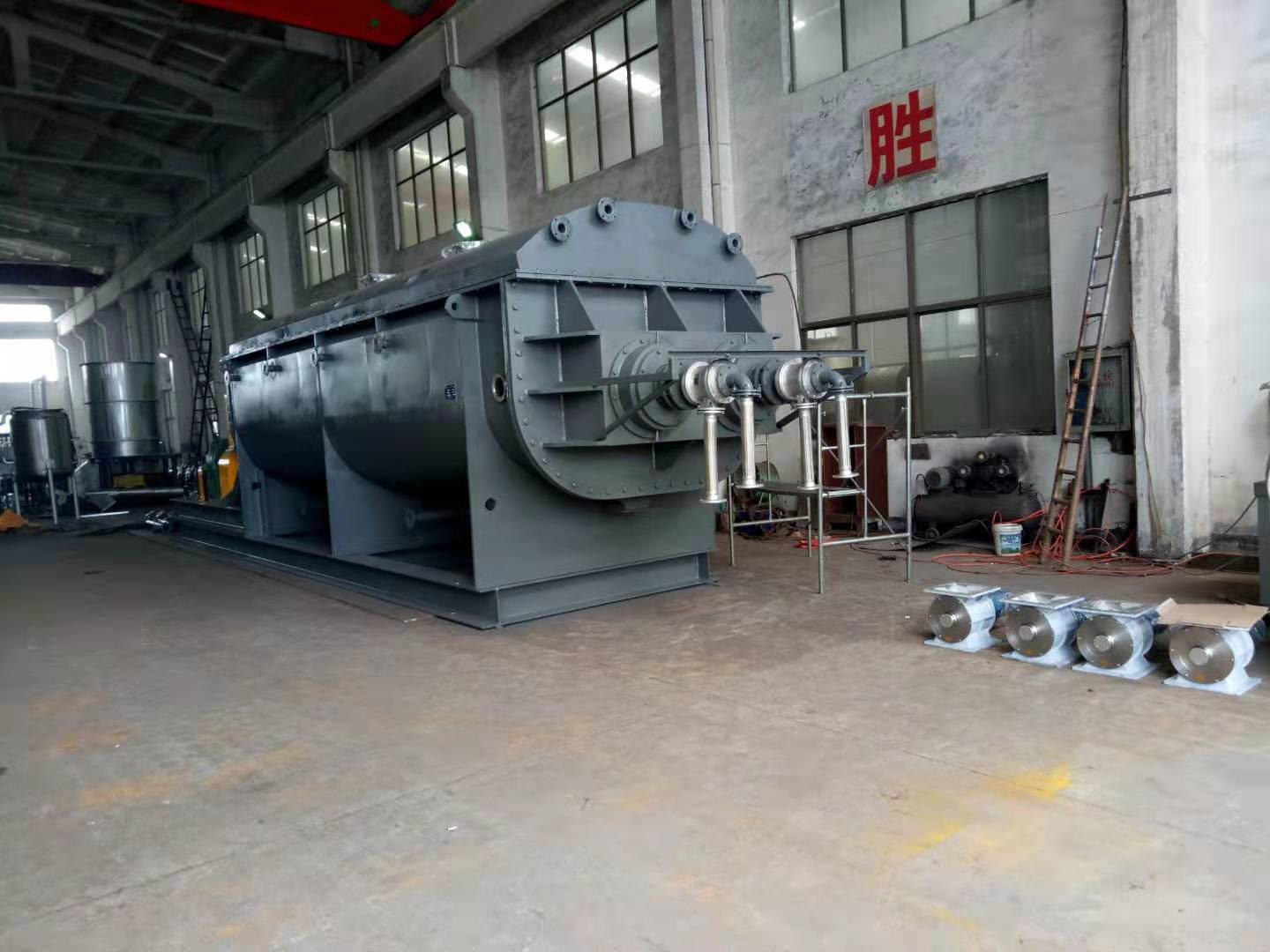

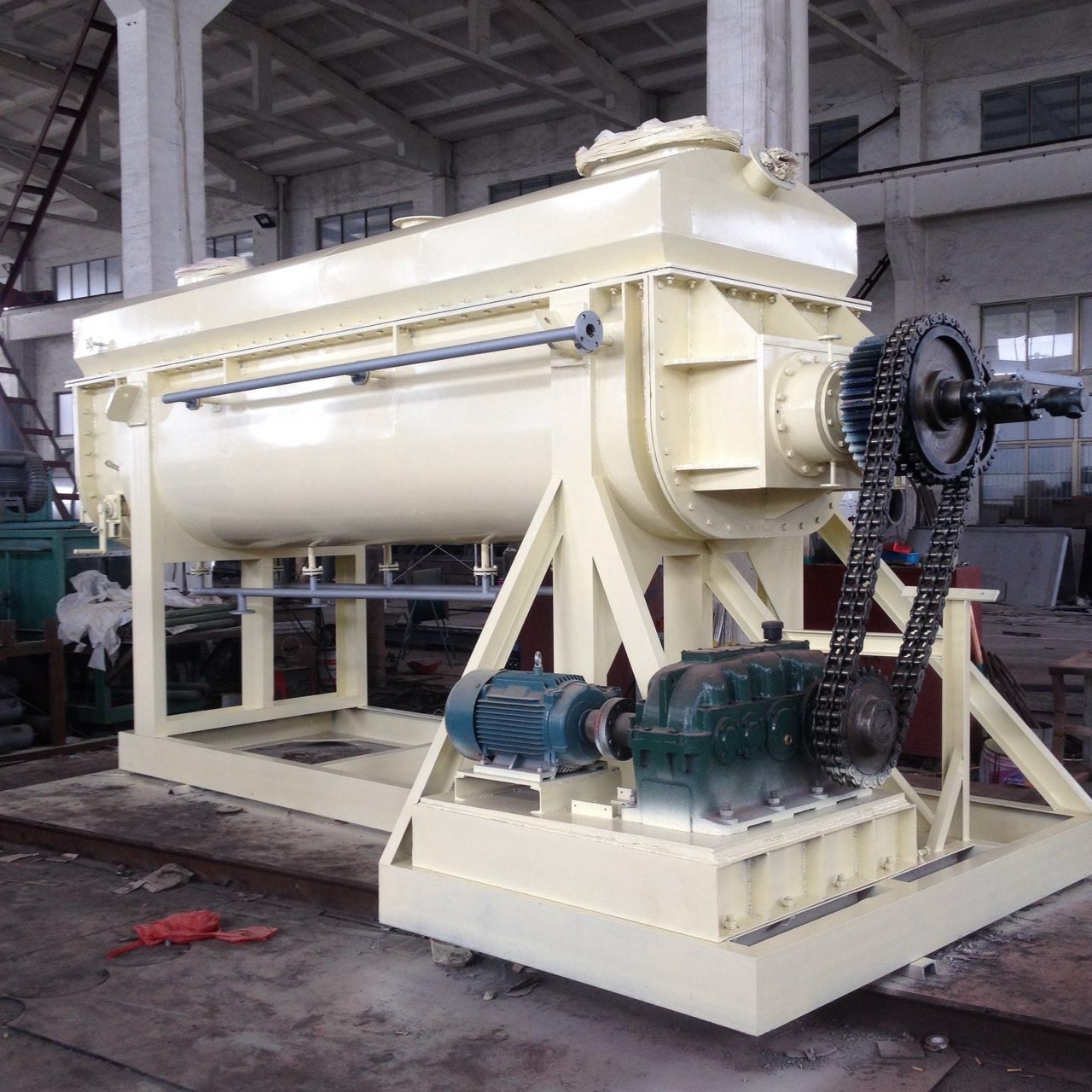

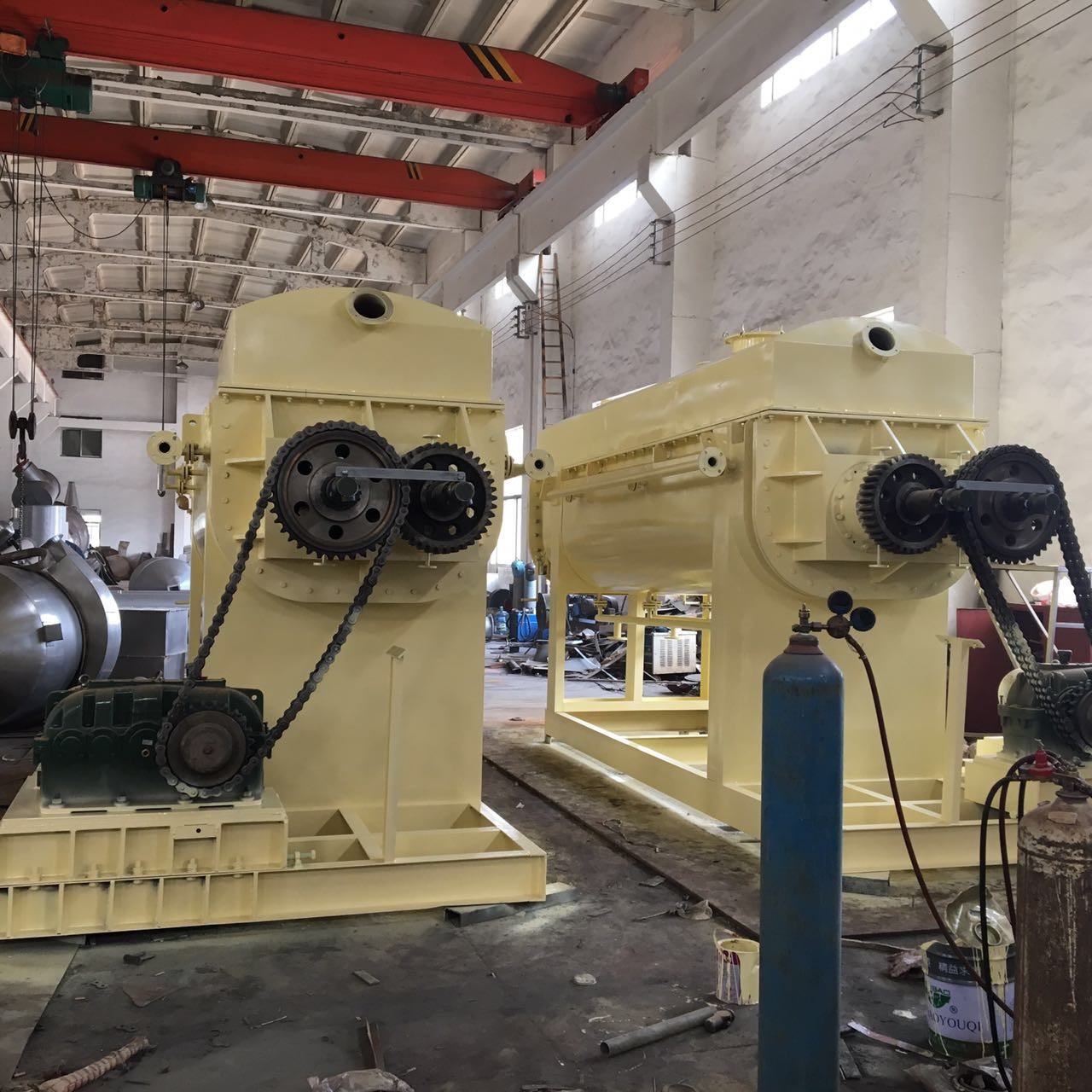

उत्पादन कार्यशाला
